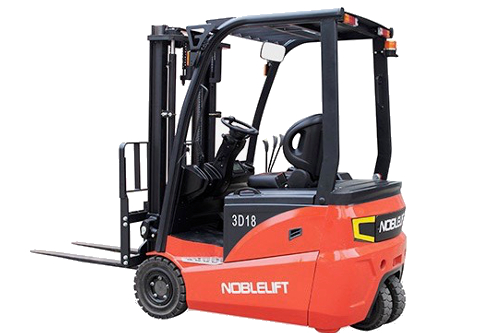

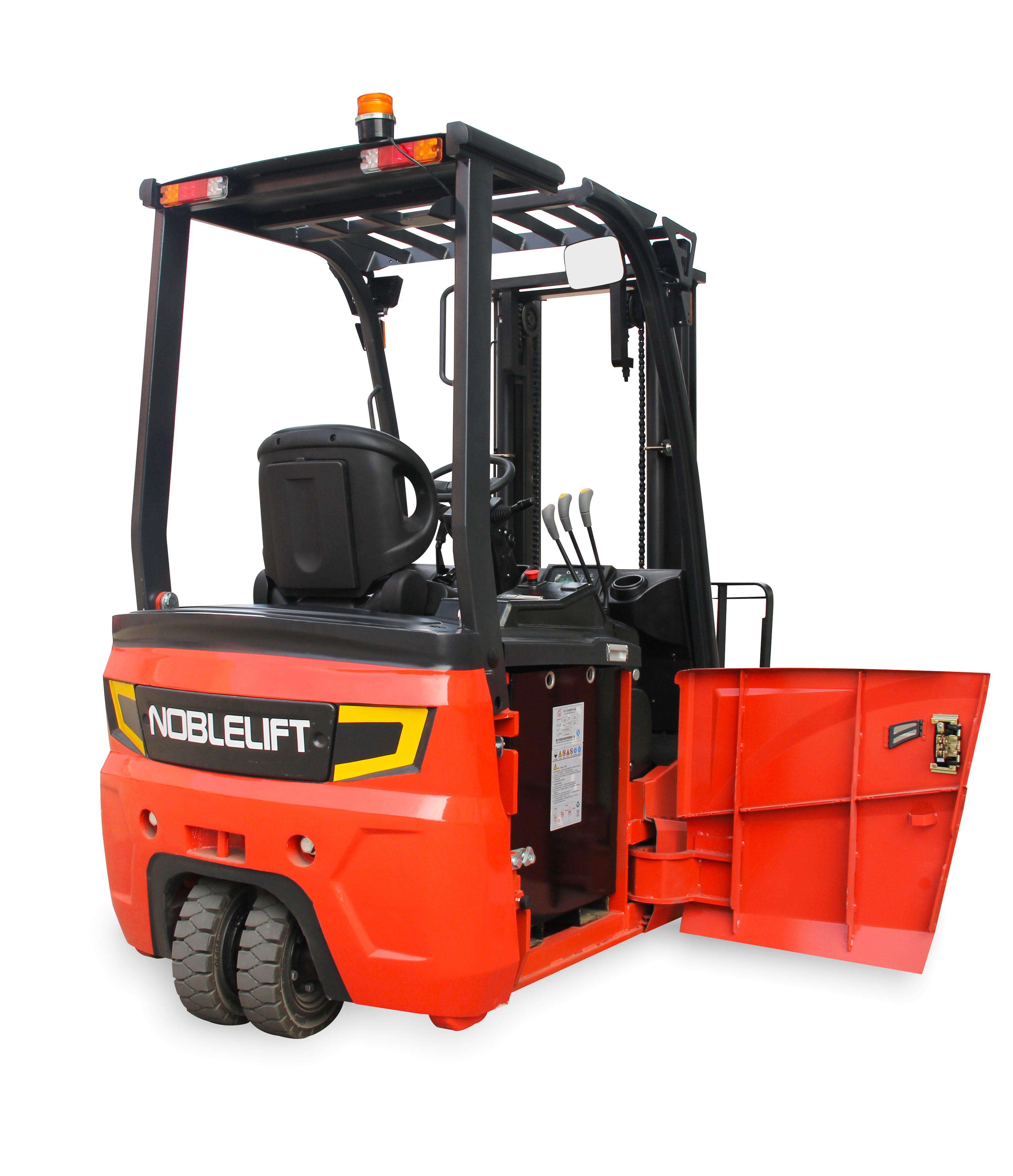

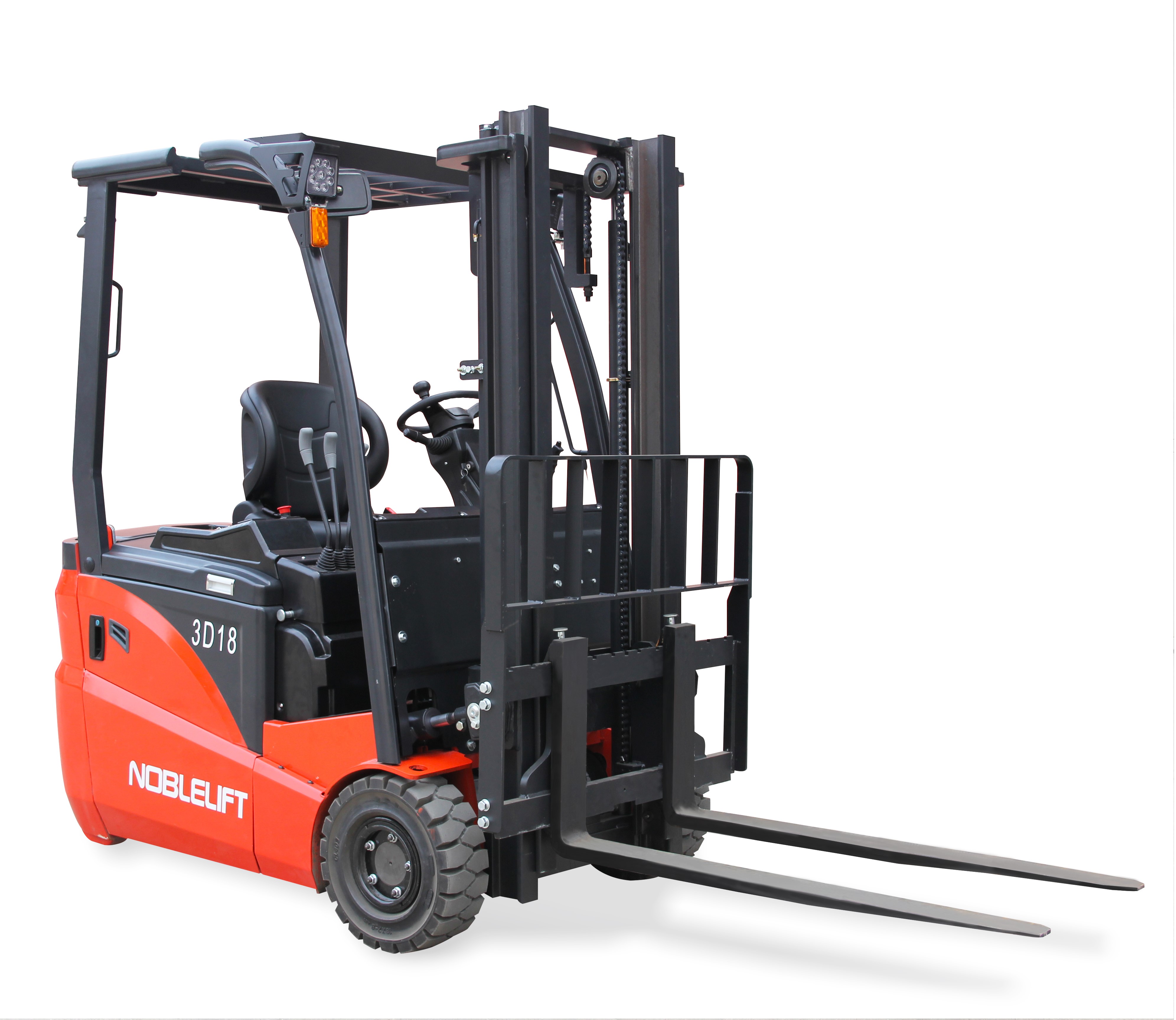

Elektriniai triračiai krautuvai FE3D-N - 1600-2000kg

Elektriniai triračiai krautuvai FE3D-N - 1600-2000kg
Elektriniai triračiai krautuvai FE3D-N - 1600-2000kg
Elektriniai triračiai krautuvai FE3D-N - 1600-2000kg
  • Triratis krautuvas su priekiniais varančiaisiais ratais.
  • Kėlimo galia 1.6t- 2.0t
  • 48 V technologija ir Curtis kontroleris
Fe3D našumas.pnggreičiai FE3D.pngApsisukimo spindulys FE3D.png

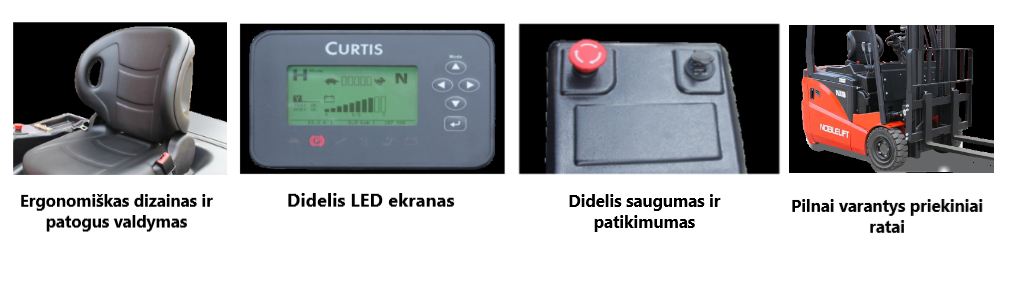

Fe3d privalumai.png
  • Pilna kintamosios srovės (AC) sistema naudoja du AC variklius ir vieną AC hidraulinį variklį. Didelis našumas pasiekiamas minimaliais kaštais. Kintamosios srovės (AC) varikliai nereikalauja apžiūrų ir variklio šepetėlių ar kontaktų keitimo, kas žymiai sumažina kasdieninės priežiūros sąnaudas. Palyginus su nuolatinės srovės (DC) varikliais, AC varikliai pasižymi didesniu darbiniu efektyvumu, ilgesniu tarnavimu ir veikimu laiku. Energijos taupymo funkcija pagerina krautuvo darbinį našumą ilgesnį laiką.

Techniniai duomenys ir charakteristikos


1.2 Modelis   FE3D16N FE3D18N FE3D20N
1.3 Važiavimo būdas:   Elektrinis Elektrinis Elektrinis
1.4 Valdymo būdas:   Sėdimas Sėdimas Sėdimas
1.5 Keliamoji galia   Q(kg) 1600 1750 2000
1.6 Svorio centras C(mm) 500 500 500
1.8 Krovos petis  x(mm) 372 377 377
1.9 Ratų bazė y(mm) 1360 1360 1490
Svoriai
2.1 Darbinis svoris su baterija kg 3100 3260 3420
2.2 Ašies apkrova, su svoriu, priekinė / galinė  kg 4200/500 4550/510 4880/540
2.3 Ašies apkrova, be svorio, priekinė / galinė kg 1490/1610 1610/1650 1670/1750
Ratai, važiuoklė
3.1 Padangų tipas   superelastic superelastic superelastic
3.2 Padangų matmenys, priekinės   18X7-8 18X7-8 200X50-10
3.3 Padangų matmenys, galinės   15X4"'8 15X4''8 15X4"'8
3.5 Ratų skaičius  priekis/galas(x=varantieji ratai)   2x/2 2x/2 2x/2
3.6 Vėžės plotis, priekinė  b10(mm) 960 960 984
3.7 Vėžės plotis, galinė b11(mm) 180 180 180

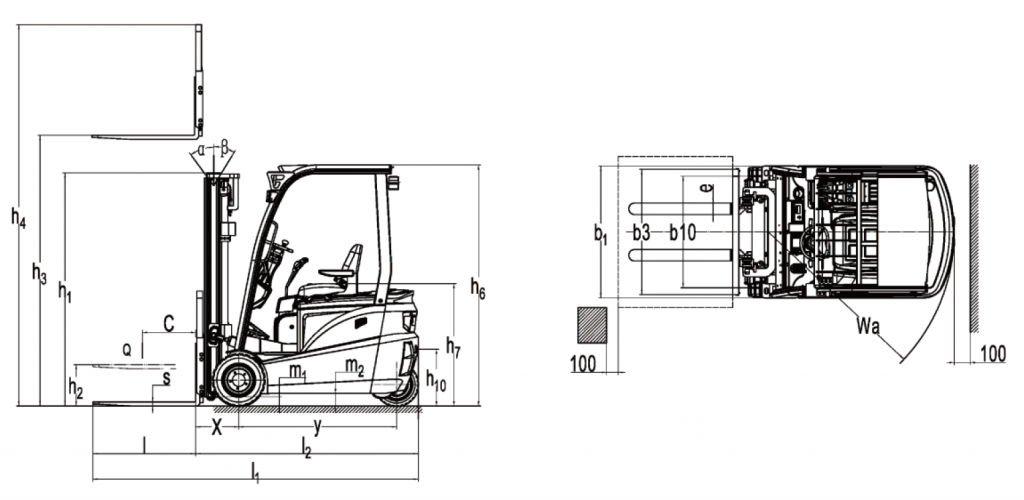

Baziniai matmenys
4.1 Strėlės posvyrio kampas, pirmyn / atgal α/β(°) 5/7 5/7 5/7
4.2 Nuleistos strėlės aukštis h1(mm) 2008 2008 2008
4.3 Laisvo kėlimo aukštis h2(mm) 125 125 125
4.4 Kėlimo aukštis  h3(mm) 3000 3000 3000
4.5 Iškeltos strėlės aukštis    h4(mm) 3981 3981 3981
4.7 Apsauginio rėmo aukštis h6(mm) 2075 2075 2075
4.8 Sėdynės aukštis    h7(mm) 1030 1030 1030
4.12 Buksyravimo kaiščio aukštis    h10(mm) 465 465 465
4.19 Bendras ilgis    I1(mm) 2845 3000 3130
4.20 Ilgis iki šakių nugarėlių I2(mm) 1925 1930 2060
4.21 Bendras plotis b1(mm) 1135 1135 1135
4.22 Šakių matmenys s/e/l(mm) 35/100/920 40/120/1070 40/120/1070
4.24 Šakių vežimėlio plotis b3(mm) 1040 1040 1040
4.31 Prošvaistė ties strėlės apačia m1(mm) 123 123 123
4.32 Prošvaistė ties ratų bazės m2(mm) 105 105 105
4.33 Darbinis koridorius su skersai paimta 1000x 1200 mm palete Ast(mm) 3122 3127 3257
4.34 Darbinis koridorius su išilgai paimta 800x 1200 mm palete Ast(mm) 3322 3327 3357
4.35 Posūkio spindulys Wa(mm) 1550 1550 1680
Darbiniai parametrai
5.1 Važiavimo greitis pakrautas / nepakrautas km/h 14/15 14/15 13/15
5.2 Kėlimo greitis pakrautas / nepakrautas mis 0.32/0.42 0.30/0.42 0.30/0.42
5.3 Leidimo greitis pakrautas / nepakrautas mis <600 <600 <600
5.5 Išvystoma stūmos jėga, pakrautas/nepakrautas S2  60 min N
5.6 Maksimali  stūmos jėga, pakrautas/nepakrautas S2 5 min N 13000 14000 16000
5.7 Įveikiama įkalnė pakrautas / nepakrautas S2 5 min % 15/20 15/20 13/18
5.10 Darbinis stabdis   Hydraulic Hydraulic Hydraulic
Elektros varikliai
6.1 Važiavimo variklio galia S2 60 min kW 4.5X2 4.5X2 4.5X2
6.2 Kėlimo variklio galia, S3 15% kW 8.6 8.6 8.6
6.3 Baterijos standartas   DIN DIN DIN
6.4 Baterijos Įtampa ir Talpa@C5 V/Ah 48/455  48/490(optional)
48/560(optional)
48/455  48/490(optional)
48/560(optional)
48/560  48/630(optional)
6.5 Baterijos svoris kg 800 800 950
6.6 Baterijos matmenys I/p/h mm 980X538X670 980X538X670 980X668X670
Kitos detalės
8.1 Valdymo srovės tipas   AC AC AC
8.2 Priedų darbinis slėgis Mpa 17.5 17.5 17.5
8.3 Tepalo srautas priedams I/min 36 36 36
8.4 Triukšmo lygis operatoriaus ausyje (pagal EN  12 053) dB(A) 73 73 73

Kėlimo aukščio ir likutinės kėlimo galios lentelė

Strėlės tipas Kėlimo aukštis
h3(mm)
Laisvas kėlimas
 h2(mm)
Nuleistos strėlės
 aukštis h1(mm)
Iškeltos strėlės
 aukštis h4(mm)
Posvyris pirmyn / atgal
α/β(°)

Kėlimo galios lentelė (kg) C=500mm be
postūmio ir viengubais ratais

FE3D16N                    FE3D18N                 FE3D20N

Dviguba      2500 125 1758 3481 5/7 1600                              1800                           2000
2700 125 1858 3681 517 1600                              1800                           2000
3000 125 2008 3981 5/7 1600                              1800                           2000
3300 125 2158 4281 5/7 1600                              1800                           2000
3500 125 2258 4481 5/7 1600                              1800                           2000
3700 125 2258
4681 5/7 1600                              1800                           2000
4000 125 2558 4981 3/5 1500                              1750                           1900
4300 125 2708 5281 3/5 1450                              1650                           1800
4500 125 2808 5481 3/5 1400                              1450                           1600
5000 125 3083 5981 3/5 1000                              1100                           1400

Dviguba su laisva eiga 2500 793 1758 3474 5/7 1600                              1800                           2000
2700 893 1858 3674 5/7 1600                              1800                           2000
3000 1043 2008 3974 5/7 1600                              1800                           2000
3300 1193 2158 4274 5/7 1600                              1800                           2000
3500 1293 2258 4474 5/7 1600                              1800                           2000
3700 1293
2358 4674 5/7 1600                              1800                           2000
4000 1593 2558 4974 517 1500                              1750                           1900
4300 1743 2708 5274 3/5 1450                              1650                           1800
4500 1843 2808 5474 3/5 1400                              1450                           1600
5000 2118 3083 5974 3/5 1000                              1100                           1400

Triguba 4000 988 1953 4980 3/5 1500                             1750                           1900
4350 1113 2078 5329 3/5 1450                             1600                           1700
4500 1163 2128 5479 3/5 1400                             1450                           1600
4800 1263 2228 5779 3/5 1200                             1300                           1400
5000 1363 2328 5979 3/5 1050                             1100                           1300
5500 1513 2478 6479 3/5 800                                900                            1000
6000 1713 2678 6565 3/5 600                                650                             700
