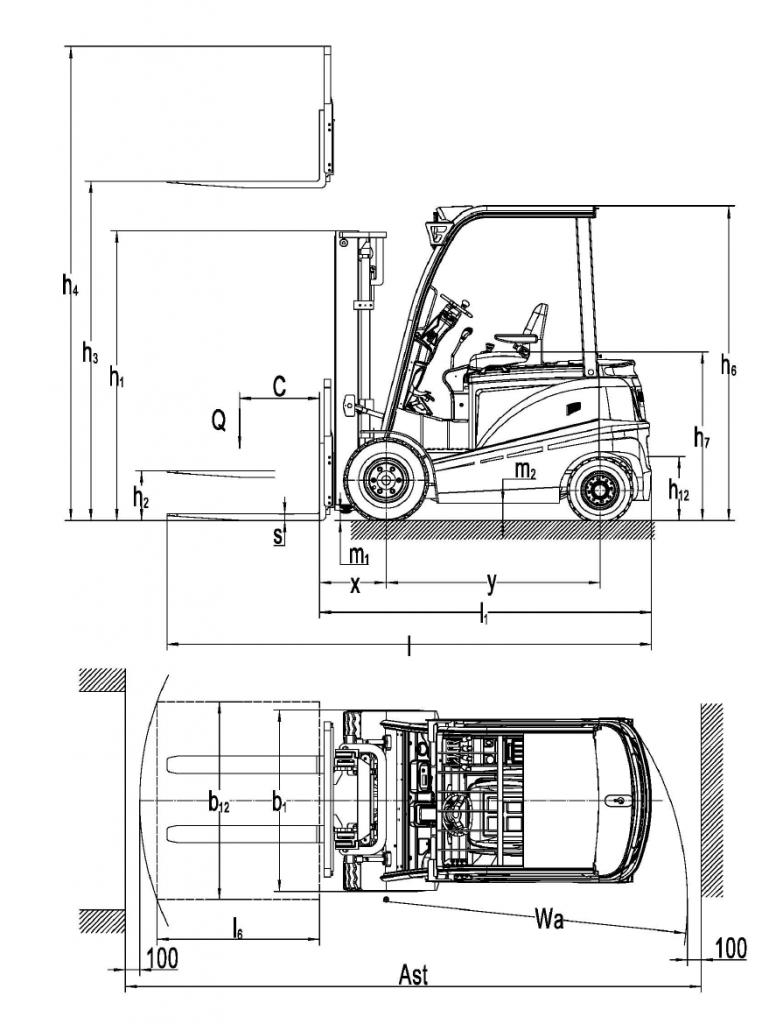

Modelis | FE4P16N | FE4P18N | FE4P20N | FE4P25N | FE4P30N | FE4P35N | ||||||||
Važiavimo būdas: | Varomas elektros variklių | Varomas elektros variklių | Varomas elektros variklių | |||||||||||
Valdymo būdas: | Vairuotojas važiuoja kartu sėdynėje | Vairuotojas važiuoja kartu sėdynėje | Vairuotojas važiuoja kartu sėdynėje | |||||||||||
Keliamoji galia Q(kg) | 1600 | 1800 | 2000 | 2500 | 3000 | 3500 | ||||||||
Svorio centras C(mm) | 500 | 500 | 500 | |||||||||||
Krovos petis x(mm) | 381 | 381 | 463 | 463 | 485 | 485 | ||||||||
Ratų bazė y(mm) | 1360 | 1360 | 1500 | 1500 | 1650 | 1650 | ||||||||
Darbinis svoris su baterija kg | 3120 | 3360 | 4100 | 4260 | 4850 | 5250 | ||||||||
Ašies apkrova, su svoriu, priekinė / galinė kg | 3950/770 | 4470/690 | 5300/800 | 6010/750 | 6910/940 | 7700/1050 | ||||||||
Ašies apkrova, be svorio, priekinė / galinė kg | 1470/1650 | 1540/1820 | 2060/2150 | 1940/2320 | 2280/2570 | 2470/2780 | ||||||||
Padangų matmenys, priekinės | 6.50-10-10PR | 23×9-10-18PR | 23×9-10-18PR | 23×10-12-18PR | ||||||||||
Padangų matmenys, galinės | 5.00-8-10PR | 18×7-8-14PR | 18×7-8-14PR | 200/50-10PR | ||||||||||
Vėžės plotis, priekinė b10(mm) | 970 | 960 | 1040 | 1068 | ||||||||||
Vėžės plotis, galinė b11(mm) | 920 | 950 | 950 | 950 | ||||||||||
Strėlės posvyrio kampas, pirmyn / atgal α/β(°) | 6/10 | 6/10 | 6/10 | 6/10 | ||||||||||
Nuleistos strėlės aukštis h1(mm) | 2025 | 2045 | 2070 | 2180 | ||||||||||
Laisvo kėlimo aukštis h2(mm) | 130 | 120 | 120 | 120 | ||||||||||
Kėlimo aukštis h3(mm) | 3000 | 3000 | 3000 | 3000 | ||||||||||
Iškeltos trėlės aukštis h4(mm) | 3985 | 3977 | 4080 | 4075 | ||||||||||
Apsauginio rėmo aukštis h6(mm) | 2190 | 2190 | 2190 | 2190 | ||||||||||
Sėdynės aukštis h7(mm) | 1100 | 1058 | 1100 | 1100 | ||||||||||
Buksyravimo kaiščio aukštis h10(mm) | 295 | 295 | 295 | 295 | ||||||||||
Bendras ilgis l1(mm) | 2981 | 3398 | 3605 | 3645 | ||||||||||
Ilgis iki šakių nugarėlių l2(mm) | 2061 | 2328 | 2535 | 2575 | ||||||||||
Bendras plotis b1(mm) | 1150 | 1260 | 1260 | 1300 | ||||||||||
Šakių matmenys s/e/l(mm) | 35/100/920 | 40/120/1070 | 45/125/1070 | 50/125/1070 | ||||||||||
Šakių vežimėlio plotis b3(mm) | 970 | 1040 | 1140 | 1140 | ||||||||||
Prošvaistė ties ratų bazės centru m2(mm) | 110 | 110 | 110 | 110 | ||||||||||
Posūkio spindulys Wa(mm) | 1880 | 2050 | 2230 | 2300 | ||||||||||
Važiavimo greitis pakrautas / nepakrautas km/h | 13/15 | 13/15 | 13/14 | 13/14 | 13/14 | 12/13 | ||||||||
Kėlimo greitis pakrautas / nepakrautas m/s | 0.32/0.42 | 0.30/42 | 0.31/0.40 | 0.30/0.39 | 0.28/0.40 | 0.26/0.39 | ||||||||
Leidimo greitis pakrautas / nepakrautas m/s | <0.6 | <0.6 | <0.6 | |||||||||||
Įveikiama įkalnė pakrautas / nepakrautas, S2 5 min, % | 13/15 | 13/15 | 13/15 | 13/15 | 11/14 | 11/14 | ||||||||
Važiavimo variklio galia S2 60min kw | 6.8 | 6.8 | 11 | 11 | 15 | 15 | ||||||||
Kėlimo variklio galia, S3 15% kw | 8.6 | 8.6 | 8.6 | 12 | 12 | 12 | ||||||||
Baterijos Įtampa, V ir Talpa, Ah@C5 | 48/400 | 48/450 | 48/600(standard) | 80/500(standard) | ||||||||||
Baterijos svoris, kg | 980 | 1530 | ||||||||||||
Priedų darbinis svoris, MPa | 17.5 | 17.5 | 17.5 | |||||||||||
Tepalo srautas priedams, l/m | 36 | 36 | 36 |
Strėlių tipai, matmenys ir keliamosios galios maksimaliame aukštyje 1600 ir 1800 kg krautuvams:
Strėlės tipas |
Kėlimo aukštis, h3 (mm) |
Laisvo kėlimo eiga, h2 (mm) |
Nuleistos strėlės kontrukcinis aukštis, h1 (mm) |
Išskleistos strėlės konstrukcinis aukštis, h4 (mm) |
Strėlės posvyrio kampas, pirmyn / atgal α/β(°) |
Kėlimo galia (kg) C=500 mm , be šoninio šakių poslinkio, su viengubomis pneumatinėmis padangomis |
|
FE4P16N | FE4P18N | ||||||
Dviguba | 2500 | 129 | 1750 | 3483 | 6/10 | 1600 | 1750 |
2700 | 129 | 1850 | 3683 | 6/10 | 1600 | 1750 | |
3000 | 129 | 2000 | 3983 | 6/10 | 1600 | 1750 | |
3300 | 129 | 2150 | 4283 | 6/10 | 1600 | 1750 | |
3500 | 129 | 2250 | 4483 | 6/10 | 1600 | 1750 | |
3700 | 129 | 2350 | 4683 | 6/10 | 1600 | 1750 | |
4000 | 129 | 2550 | 4983 | 6/6 | 1500 | 1600 | |
4350 | 129 | 2700 | 5283 | 6/6 | 1400 | 1500 | |
4500 | 129 | 2800 | 5483 | 6/6 | 1350 | 1450 | |
5000 | 129 | 3075 | 5983 | 6/6 | 1000 | 1100 | |
Dviguba su laisva eiga |
2500 | 759 | 1750 | 3476 | 6/10 | 1600 | 1750 |
2700 | 859 | 1850 | 3676 | 6/10 | 1600 | 1750 | |
3000 | 1009 | 2000 | 3976 | 6/10 | 1600 | 1750 | |
3300 | 1159 | 2150 | 4276 | 6/10 | 1600 | 1750 | |
3500 | 1259 | 2250 | 4476 | 6/10 | 1600 | 1750 | |
3700 | 1359 | 2350 | 4676 | 6/10 | 1600 | 1750 | |
4000 | 1559 | 2550 | 4976 | 6/10 | 1500 | 1600 | |
4350 | 1709 | 2700 | 5276 | 6/6 | 1400 | 1450 | |
4500 | 1809 | 2800 | 5476 | 6/6 | 1350 | 1450 | |
5000 | 2084 | 3075 | 5976 | 6/6 | 1000 | 1100 | |
Triguba | 4000 | 954 | 1945 | 4981 | 6/6 | 1500 | 1600 |
4350 | 1079 | 2070 | 5330 | 6/6 | 1400 | 1500 | |
4500 | 1129 | 2120 | 5480 | 6/6 | 1350 | 1450 | |
4800 | 1229 | 2220 | 5780 | 6/6 | 1000 | 1100 | |
5000 | 1329 | 2320 | 5980 | 6/6 | 1000 | 1100 | |
5500 | 1479 | 2470 | 6481 | 3/6 | 800 | 900 | |
6000 | 1679 | 2670 | 6980 | 3/6 | 600 | 700 |
Strėlių tipai, matmenys ir keliamosios galios maksimaliame aukštyje 2000 ir 2500 kg krautuvams:
Stiebo tipas |
Kėlimo aukštis h3 (mm) |
Laisvo kėlimo aukštis h2 (mm) |
Nuleistos stėlės aukštis h1 (mm) |
Iškeltos strėlės aukštis h4 (mm) |
Strėlės posvyrio kampas, pirmyn / atgal α/β(°) |
Keliamosios galios lentelė C=500mm FE4P20N FE4P25N |
|
Dviguba strėlė | 2000 | 120 | 1545 | 2977 | 6/10 | 2000 | 2500 |
2500 | 120 | 1795 | 3227 | 6/10 | 2000 | 2500 | |
3000 | 120 | 2045 | 3977 | 6/10 | 2000 | 2500 | |
3300 | 120 | 2195 | 4277 | 6/10 | 2000 | 2500 | |
3500 | 120 | 2295 | 4477 | 6/10 | 2000 | 2500 | |
3600 | 120 | 2345 | 4577 | 6/10 | 2000 | 2500 | |
3700 | 120 | 2395 | 4677 | 6/6 | 2000 | 2500 | |
4000 | 120 | 2595 | 5077 | 6/6 | 2000 | 2500 | |
4300 | 120 | 2745 | 5377 | 6/6 | 1850 | 2100 | |
4500 | 120 | 2845 | 5577 | 6/6 | 1700 | 2000 | |
5000 | 120 | 3145 | 6077 | 6/6 | 1400 | 1600 | |
5500 | 120 | 3395 | 6677 | 3/6 | 1050 | 1200 | |
6000 | 120 | 3645 | 7177 | 3/6 | 700 | 800 | |
Dviguba strelė su laisva eiga |
2000 | 558 | 1545 | 2971 | 6/10 | 2000 | 2500 |
2500 | 808 | 1795 | 3471 | 6/10 | 2000 | 2500 | |
3000 | 1058 | 2045 | 3971 | 6/10 | 2000 | 2500 | |
3300 | 1208 | 2195 | 4271 | 6/10 | 2000 | 2500 | |
3500 | 1308 | 2295 | 4471 | 6/10 | 2000 | 2500 | |
3600 | 1358 | 2345 | 4571 | 6/10 | 2000 | 2500 | |
3700 | 1408 | 2395 | 4671 | 6/6 | 2000 | 2500 | |
4000 | 1608 | 2595 | 4971 | 6/6 | 2000 | 2500 | |
4300 | 1758 | 2745 | 5271 | 6/6 | 1850 | 2100 | |
4500 | 1858 | 2845 | 5471 | 6/6 | 1700 | 2000 | |
5000 | 2158 | 3145 | 5971 | 6/6 | 1400 | 1600 | |
5500 | 2408 | 3395 | 6471 | 3/6 | 1050 | 1200 | |
6000 | 2658 | 3645 | 6971 | 3/6 | 700 | 800 | |
Triguba strėlė | 4000 | 983 | 1970 | 4981 | 6/6 | 1900 | 2300 |
4300 | 1108 | 2095 | 5331 | 6/6 | 1700 | 2000 | |
4500 | 1158 | 2145 | 5479 | 6/6 | 1600 | 1900 | |
4800 | 1258 | 2245 | 5779 | 6/6 | 1400 | 1600 | |
5000 | 1401 | 2388 | 5979 | 6/6 | 1300 | 1500 | |
5500 | 1635 | 2622 | 6479 | 3/6 | 1000 | 1150 | |
6000 | 1868 | 2855 | 6979 | 3/6 | 700 | 800 |
Strėlių tipai, matmenys ir keliamosios galios maksimaliame aukštyje 3000 ir 3500 kg krautuvams:
Tipas |
Kėlimo aukštis h3(mm) |
Laisva eiga h2(mm) |
Nuleistos strėlės aukštis h1(mm) |
Iškeltos aukštis h4(mm) |
Strėlės posvyrio kampas, pirmyn / atgal α/β(°) |
Keliamosios galios lentelė C=500mm be postūmio ir su pniaumatinėmis padangomis |
|
FE4P30N | FE4P35N | ||||||
Dviguba | 2000 | 125 | 1545 | 2977 | 6/10 | 3000 | 3500 |
2500 | 125 | 1795 | 3227 | 6/10 | 3000 | 3500 | |
3000 | 125 | 2045 | 3977 | 6/10 | 3000 | 3500 | |
3300 | 125 | 2195 | 4277 | 6/10 | 3000 | 3500 | |
3500 | 125 | 2295 | 4477 | 6/10 | 3000 | 3500 | |
3600 | 125 | 2345 | 4577 | 6/10 | 3000 | 3500 | |
3700 | 125 | 2395 | 4677 | 6/6 | 2950 | 3250 | |
4000 | 125 | 2595 | 5077 | 6/6 | 2850 | 3000 | |
4300 | 125 | 2745 | 5377 | 6/6 | 2700 | 2800 | |
4500 | 125 | 2845 | 5577 | 6/6 | 2500 | 2600 | |
5000 | 125 | 3145 | 6077 | 6/6 | 2100 | 2200 | |
Dviguba su laisva eiga |
2000 | 563 | 1545 | 2971 | 6/10 | 3000 | 3500 |
2500 | 813 | 1795 | 3471 | 6/10 | 3000 | 3500 | |
3000 | 1063 | 2045 | 3971 | 6/10 | 3000 | 3500 | |
3300 | 1213 | 2195 | 4271 | 6/10 | 3000 | 3500 | |
3500 | 1313 | 2295 | 4471 | 6/10 | 3000 | 3500 | |
3600 | 1363 | 2345 | 4571 | 6/10 | 3000 | 3500 | |
3700 | 1413 | 2395 | 4671 | 6/6 | 3000 | 3500 | |
4000 | 1613 | 2595 | 4971 | 6/6 | 2850 | 3200 | |
4300 | 1763 | 2745 | 5271 | 6/6 | 2700 | 2850 | |
4500 | 1863 | 2845 | 5471 | 6/6 | 2500 | 2600 | |
5000 | 2163 | 3145 | 5971 | 6/6 | 2100 | 2200 | |
Triguba | 4000 | 988 | 1970 | 4981 | 6/6 | 2750 | 3200 |
4300 | 1113 | 2095 | 5331 | 6/6 | 2600 | 3000 | |
4500 | 1163 | 2145 | 5479 | 6/6 | 2400 | 3000 | |
4800 | 1263 | 2245 | 5779 | 6/6 | 2200 | 2500 | |
5000 | 1406 | 2388 | 5979 | 6/6 | 2000 | 2400 | |
5500 | 1640 | 2622 | 6479 | 3/6 | 1500 | 1750 | |
6000 | 1873 | 2855 | 6979 | 3/6 | 800 | 1200 |
