Elektriniai 6000 - 8000 kg N serijos krautuvai

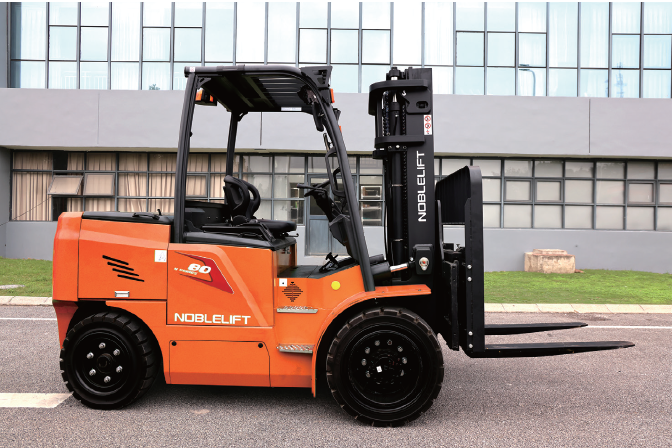

FE4P60-80N – tai naujoji nepriklausomai išvystyta sunkiasvorių krautuvų gama NOBLELIFT krautuvų šeimoje. Ši naujovė nustato naujus išvaizdos, efektyvumo, komforto, saugumo ir patikimumo standartus. Galimos 3 kėlimo galios versijos - 6, 7 ir 8 tonų apkrovoms.

Šis šakinis krautuvas, pasižymintis tvirtu, supaprastintu dizainu, optimizuota konstrukcijų inžinerija, mažesniu pločiu ir mažesniu nuosavu svoriu, be vargo manevruoja siaurais pravažiavimais su nepaprastai mažomis energijos sąnaudomis. Pritaikytas tobulėti reikliausiose pramonės šakose, tokiose kaip metalurgija, uostai, konteinerių aikštelės, automobiliai ar substratų gamyba, kur aplinkos apsauga yra svarbiausia. Jis pakeičia tradicinius vidaus degimo krautuvus, efektyviai veikia be triukšmo ir emisijų, skatindamas sveikesnę ir ekologiškesnę darbo vietą.

Didelis efektyvumas

Didelės galios važiavimo variklis leidžia 8 tonų krautuvui pasiekti maksimalų greitį iki 15,5 km / h ir įveikti iki 15% įkalnes
Preciziniu tikslumu pagaminti varančiosios ašies krumpliai ir mažo greičio kintamosios srovės asinchroninio veikimo varikliai sumažina transmisijos sistemos triukšmą
Naudojant didelės galios hidraulikos siurblio variklį ir mažai triukšmo skleidžiantį plunžerinį siurblį, kėlimo greitis yra didelis ir stabilus: 8 tonų krautuvas gali kelti maksimalaus tonažo krovinius 300 mm/s greičiu!
Supaprastintas dizainas su trumpa – 2030 mm ratų baze ir sumažintu kėbulo pločiu žymiai padidina manevringumą
Lengva konstrukcija ir nepriklausomas vairo stiprintuvo variklio valdymas sumažina energijos sąnaudas (nes kuomet nėra poreikio kelti krovinį, neveikia galingas hidraulikos variklis, kuris paprastai naudojamas ir kaip vairo stiprintuvo variklis, o konkrečiai NOBLELIFT 6-8 tonų krautuvai turi atskirus vairo stiprintuvo variklius)
Komplektuojamas su posūkio kampo jutikliu, kuris reguliuoja vairo stiprintuvo variklio sūkius, tokiu būdu yra sumažinamos energijos sąnaudos ir variklio triukšmas

Pagrindiniai akcentai

Mažas posūkio spindulys (2980 mm) išskirtiniam manevringumui

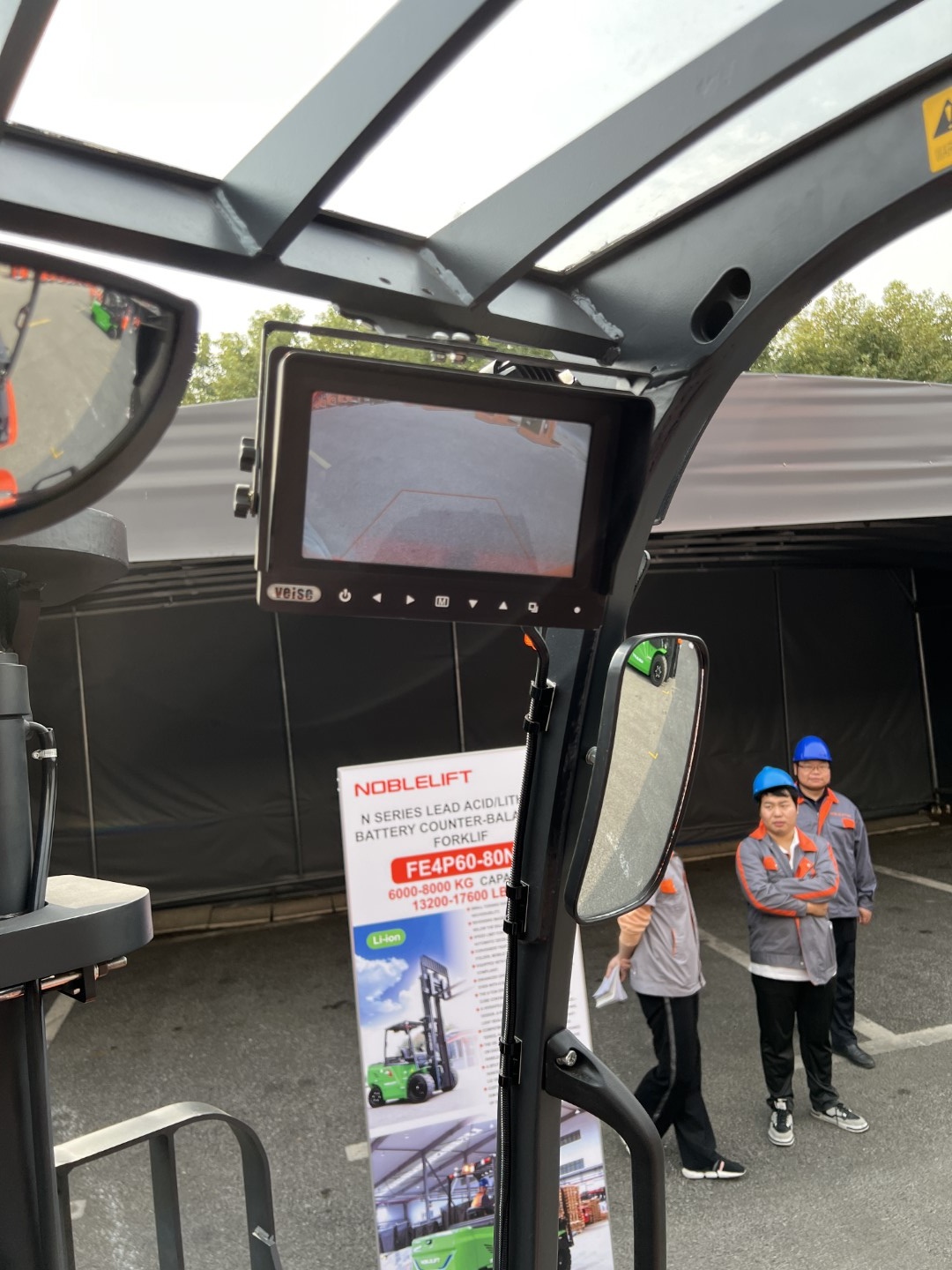

Atbulinės eigos vaizdo sistema pašalina akląsias zonas žemiau antsvorio
Greičio ribojimo funkcija užtikrina saugesnį važiavimą posūkiais, automatiškai sulėtinant greitį pradėjus sukimo manevrą
Priekinėje panelėje yra USB įkrovimo lizdas, mobiliojo telefono ir puodelio laikikliai, o ant baterijos dangčio – dokumentų segtuvo laikiklis
Įrengtas OBS (Operatoriaus Buvimo Sistema) – taip užtikrinamas atitikimas ES reikalavimams
Patobulinta darbo erdvė su daug vietos operatoriui – net ir aukšti operatoriai puikiai jausis net jeigu įdiegta pilnai amortizuojanti sėdynė (kuri paprastai yra aukštesnio profilio)
Net ir 8 tonų standartinis modelis lengvai telpa į HC jūrinį konteinerį
Universali 96 V įtampos platforma su moduline konstrukcija. Racionalus konstrukcinis dizainas, užtikrinantis puikų sandarumą, hidroizoliaciją ir atsparumą dulkėms
Gali būti komplektuojamas tiek su švino rūgštiniais, tiek su ličio akumuliatoriais, naudojant švino rūgštinius akumuliatorius, juos galima greitai keisti per šoną (pasirnekama papildomai opcija)
Hidraulikos siurblio variklis ir pavara (valdiklis) yra išdėstyti priešingose krautuvo pusėse, juos dengia metalinės durelės, kurias norint atidaryti, nereikia jokių papildomų įrankių, kad šiuos mazgus būtų lengva prižiūrėti ir remontuoti
Hidraulinės alyvos bakas – padalintas į 2 dalis, kad būtų galima be rūpesčių prižiūrėti ir valyti, kartu įdiegtas rotacinis hidraulinės alyvos grąžinimo filtras - kad irgi būtų lengva jį pakeisti ir/ar išvalyti bei hidraulikos sistema būtų ypač švari
Galima pritaikyti konteinerių krovos darbams (tik su ličio baterijų modeliais), išlaikant kompaktišką 2230 mm aukštį

Komfortas

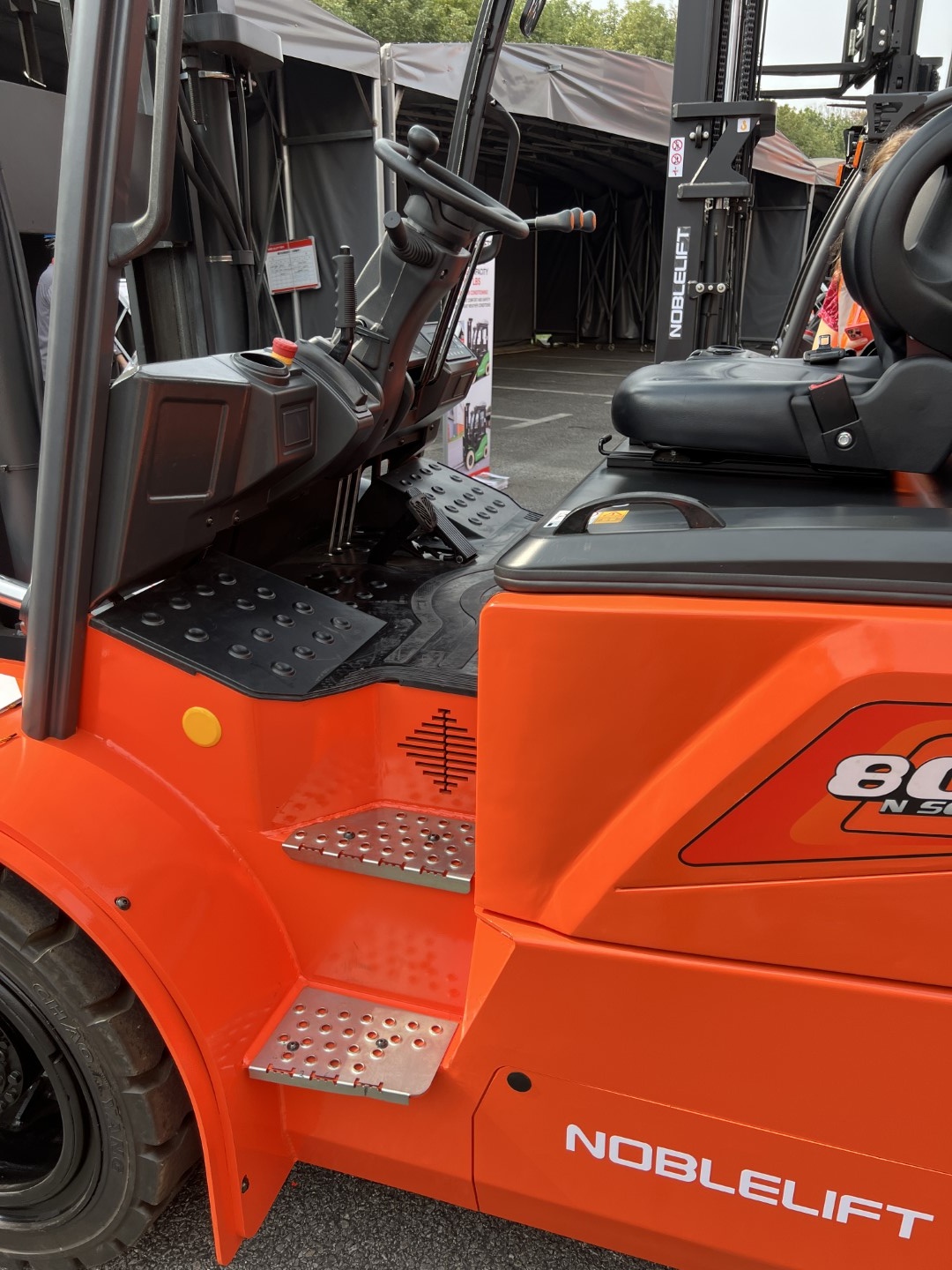

Lengvam įlipimui į kabiną ir išlipimui iš jos, krautuvai turi dviejų pakopų laiptelius ir didelę rankeną įsikinti
Daugiafunkcinis spalvotas displėjus su patogia žmogaus ir kompiuterio sąveikos sąsaja (kaip opcija yra galimybė prijungti displėjų prie internetinio tinklo)
Personalizuotas dizainas apima integruotą laikymo dėžutę, USB įkrovimo lizdą, mobiliojo telefono laikiklį, puodelio laikiklį ir kt
Krautuve yra pakankamai vietos kojoms ištiesti, erdvi kabina, reguliuojama ir pilnai amortizuojanti sėdynė – visa tai suteikia darbui komforto ir mažina nuovargį

Saugumas

Standartinė Al (DI) išmanioji vaizdo apdorojimo sistema sumažina akląsias zonas ir įspėja apie pastebėtą žmogų, važiuojant atbuliniu režimu
Automatinė greičio sumažinimo sistema posūkiuose sumažina apsivertimo riziką
Įrengta OBS sistema, atitinkanti ES reikalavimus ir neleidžianti dirbti su krautuvu, kai jame nesėdi operatorius
Plataus kampo galinio vaizdo veidrodžiai užtikrina saugesnę vairavimo patirtį
Šakių švelnus nusileidimas sumažina smūgį krovinio nuleidimo metu
Turi LED darbinius žibintus, signalinius žibintus ir akustinius - optinius aliarmo žibintus

Lengva priežiūra

Visiškai atvira važiuoklė ir elektriškai valdomos skyrių durelės, skirtos patogiai pasiekti akumuliatorių, hidraulikos siurblio variklį ir elektrines valdymo pavaras
Nuimamos šoninės durelės supaprastina elektrinių pavarų ir hidraulikos siurblio variklio priežiūrą, tuo pat metu užtikrindamos vandeniui ir dulkėms atsparią apsaugą
Grindų konstrukcija (po operatoriaus kojomis) – modulinė, norint pasiekti variklių skyrių, nereikalingi jokie papildomi įrankiai, todėl ypač pagreitėja važiavimo ir vairo stiprintuvo variklių ir kitų komponentų priežiūra. Šita krautuvų serija gali būti komplektuojama tiek su ličio, tiek su klasikinėmis švino rūgštinėmis baterijomis. Komplektuojant su švino rūgštinėmis baterijomis, galima papildomai užsisakyti ir greitą baterijos keitimą per šoną, tokiu atveju užtikrinant 24/7 darbą

Ličio geležes fosfatų baterijos "Smart Cloud" platforma (papildoma opcija, yra prenumeratos kaštų)

Sistema nuolat stebi akumuliatoriaus veikimo būseną per visą jo naudojimo laiką, kad užtikrintų operatoriaus ir įrangos saugumą – ši paslauga užsakoma atskirai.


QR nuskanavimas	Bendras darbo laikas	Darbo ir įkrovimo laikai

Krautuvų su ličio baterijomis saugumas

Ličio baterijų sistemą sudaro patikimo saugumo didelio tankio ličio geležies fosfato baterija, išmanioji baterijos valdymo sistema (BMS), šilumos valdymo sistema ir automobilių klasės nuolatinės srovės aukštos įtampos valdymo sistema. BMS leidžia komunikuoti ličio baterijos valdikliui su krautuvu, įkrovikliu ir nuotolinio valdymo servisais (*papildoma paslauga) ir realiuoju laiku stebėti ličio baterijos būseną, krautuvo veikimo būseną ir įkrovimo būseną siekiant maksimaliai užtikrinti ličio baterijų saugumą ir patikimumą. Iš kitos pusės, dauguma Noblelift Q serijos krautuvų ličio baterijų jau turi baterijos pasą, kuris pasiekiamas nuskanavus QR kodą ant baterijos. Su tuo pačių QR kodu galima suaktyvuoti ir elektroninę SIM kortelę (kuri įdiegta į daugumą Noblelift ličio baterijų) ir tuomet Noblelfit gauna nuotolinę prieigą prie ličio baterijos ir gali atlikti gamyklinę diagnostiką ir esant reikalui pakeisti ar atnaujinti baterijos nustatymus. Patikrintų ir sertifikuotų komponentų naudojimas padeda užtikrinti atitiktį ES saugos standartams su visais turimais patvirtinamaisiais dokumentais, kaip kad reikalaujama ES teisės aktų.

Techniniai duomenys ir charakteristikos

Galimi strėlių variantai FE4P60-80N

Strėlės tipas	Kėlimo aukštis h3, mm	Laisva eiga h2, mm*	Nuleistos strėlės aukštis h1, mm	Iškeltos strėlės aukštis h4, mm	Strėlės pavertimas pirmyn/atgal α/β	Galios lentelė (kg) C=600 mm, be postūmio ir viengubais priekiniais ratais
Strėlės tipas	Kėlimo aukštis h3, mm	Laisva eiga h2, mm*	Nuleistos strėlės aukštis h1, mm	Iškeltos strėlės aukštis h4, mm	Strėlės pavertimas pirmyn/atgal α/β	FE4P60N	FE4P70N	FE4P80N
	2500	200	2250	3930	5/10	6000	7000	8000
	2700	200	2350	4130	5/10	6000	7000	8000
	3000	200	2500	4430	5/10	6000	7000	8000
	3300	200	2650	4730	5/10	6000	7000	8000
	3600	200	2800	5030	5/10	6000	7000	8000
Dviguba standartinė	4000	200	3050	5430	5/10	6000	7000	8000
	4300	200	3200	5730	5/8	6000	7000	8000
	4500	200	3300	5930	5/8	6000	7000	8000
	4800	200	3450	6230	5/8	5800	6700	7700
	5000	200	3550	6430	5/8	5700	6500	7500
	5500	200	3850	6930	5/8	5400	6200	7200
	6000	200	4100	7430	5/8	5000	5900	6900
	3000	1218	2520	4430	5/10	6000	7000	8000
	3300	1368	2670	4730	5/10	6000	7000	8000
Dviguba su laisva eiga	3500	1468	2770	4930	5/10	6000	7000	8000
	3750	1593	2895	5180	5/10	6000	7000	8000
	4000	1768	3070	5430	5/10	6000	7000	8000
	4000	1093	2395	5430	5/8	5800	6800	7700
	4350	1218	2520	5780	5/8	5750	6750	7650
	4500	1268	2570	5930	5/8	5700	6700	7600
Triguba su laisva eiga	4800	1368	2670	6230	5/8	5600	6600	7500
	5000	1468	2770	6430	5/8	5500	6400	7400
	5500	1628	2930	6930	5/8	5300	6200	7200
	6000	1894	3196	7430	5/8	5200	5800	6800

*Laisvo kėlimo aukštis be krovinio apsauginio rėmo - +430 mm

Techninė specifikacija, remiantis VDI 2198 standartu

Bendrieji parametrai
1.2	Gamintojo modelis		FE4P60N	FE4P70N	FE4P80N
1.3	Važiuoklės tipas		electric	electric	electric
1.4	Valdymo būdas		seated	seated	seated
1.5	Kėlimo galia	Q(kg)	6000	7000	8000
1.6	Svorio centras	c(mm)	600	600	600
1.8	Apkrovos petis (nuo varomosios ašies centro iki šakių)	x(mm)	595	600	610
1.9	Ratų bazė	y(mm)	2030	2030	2030
Svoriai
2.1	Nuosavas svoris su baterija Pb /Lion	kg	9600 (8930)	103 00 (9400)	11900 (11200)
2.2	Ašies apkrova, pakrautas priekis / galas Pb /Lion	kg	13600/2000(13190/1740)	15200/2100(14550/1850)	17730/2170(17240/1960)
2.3	Ašies apkrova, nepakrautas priekis / galas Pb /Lion	kg	4000/5600(3650/5280)	4000/6300(3400/6000)	4800/7100(4320/6880)
Ratinė važiuoklė
3.1	Padangų tipas		solid rubber	solid rubber	solid rubber
3.2	Priekinių padangų matmenys		355/65-15	355/65-15	355/50-20
3.3	Galinių padangų matmenys		250-15	250-15	250-15
3.5	Ratų skaičius priekyje / gale (x=varantieji ratai)		2x/2	2x/2	2x/2
3.6	Priekinė vėžė	b10 (mm)	1574	1574	1623
3.7	Galinė vėžė	b11 (mm)	1370	1370	1370
Pagrindiniai matmenys
4.1	Strėlės / šakių vežimėlio pavertimas pirmyn / atgal	a/ß(°)	5/10	5/10	5/10
4.2	Nuleistos strėlės aukštis	hl (mm)	2500	2500	2500
4.3	Laisva eiga	h2 (mm)	185	190	200
4.4	Kėlimo aukštis	h3 (mm)	3000	3000	3000
4.5	Iškeltos strėlės aukštis	h4 (mm)	4420	4420	4420
4.7	Apsauginio rėmo aukštis	h6 (mm)	2560	2560	2560
4.8	Sėdynės aukštis	h7 (mm)	1430	1430	1430
4.12	Buksyravimo kaiščio aukštis	h10 (mm)	535	535	535
4.19	Bendras ilgis	l1 (mm)	4407	4412	4427
4.20	Ilgis iki šakių nugarėlės	12 (mm)	3187	3192	3207
4.21	Bendras plotis	b1 (mm)	1870	1870	1945
4.22	Šakių ilgis	S/P/I (mm)	60/150/1220	65/150/1220	75/150/1220
4.24	Šakių vežimėlio plotis	b3 (mm)	1700	1700	1700
4.31	Prošvaistė, po strėle	ml (mm)	200	200	200
4.32	Prošvaistė ties ratų bazės centru	m2 (mm)	198	198	198
4.33	Darbinis koridorius paletėms 1000x1200 skersai	Ast (mm)	4770	4775	4790
4.34	Darbinis koridorius paletėms 800x1200 išilgai	Ast (mm)	4970	4975	4990
4.35	Posūkio spindulys	Wa (mm)	2980	2980	2980
Darbiniai parametrai
5.1	Važiavimo greitis, pakrautas / tuščias	km/h	15/15.5	15/15.5	14.5/15.5
5.2	Kėlimo greitis, pakrautas / tuščias	m/s	0.34/0.39	0.32/0.39	0.30/0.39
5.3	Leidimo greitis, pakrautas / tuščias	m/s	0.40/0.43	0.39/0.43	0.38/0.43
5.5	Išvystoma didžiausia stūmos jėga, pakrautas / tuščias	N	36000	36000	36000
5.7	Įveikiama didžiausia įkalnė, pakrautas / tuščias S2 5 min	%	15	15	14
5.10	Darbiniai stabdžiai		hydraulic	hydraulic	hydraulic
Elektriniai varikliai
6.1	Važiavimo variklio galia S2 60 min	kW	35	35	35
6.2	Kėlimo variklio galia at S3 15%	kW	40	40	40
6.3	Baterijos tipas		Pb / Lion	Pb / Lion	Pb / Lion
6.4	Pb (švino rūgštinė)		96/720 (arba 810/945)	96/720 (arba 810/945)	96/720 (arba 810/945)
6.4	Baterijos įtampa, nominali talpa C5	V/Ah	96/720 (arba 810/945)	96/720 (arba 810/945)	96/720 (arba 810/945)
	Ličio geležies fosfatų		96/412 (arba 554/618/840 )	96/412 (arba 554/618/840)	96/412 (arba 554/618/840)
6.5	Baterijos svoris	kg	2310 (500)	2310 (500)	2310 (500)
6.5	Baterijos matmenys I/P/A (aukštis)	mm	1420/610/570	1420/610/570	1420/610/570
Kita informacija
8.1	Važiavimo valdymo sistemos tipas		AC	AC	AC
8.2	Darbinis priedų slėgis	Mpa	21	21	21
8.3	Priedų tepalo srautas	1/min	80	80	80
8.4	Garsas operatoriaus ausyje, remiantis EN 12 053	dB(A)	74	74	75
