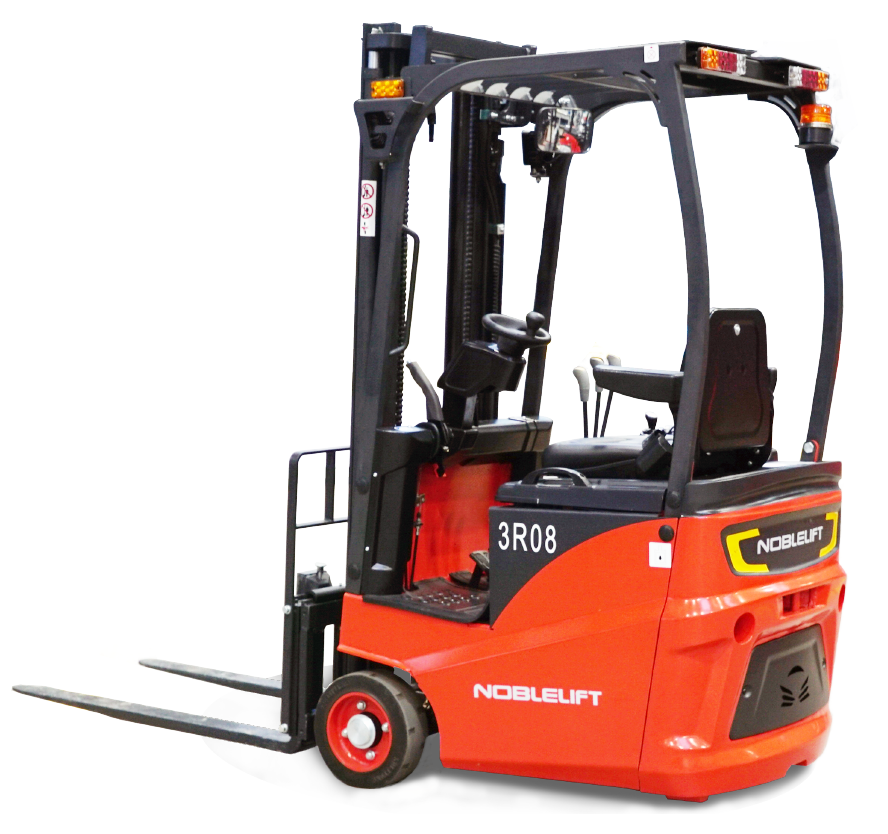

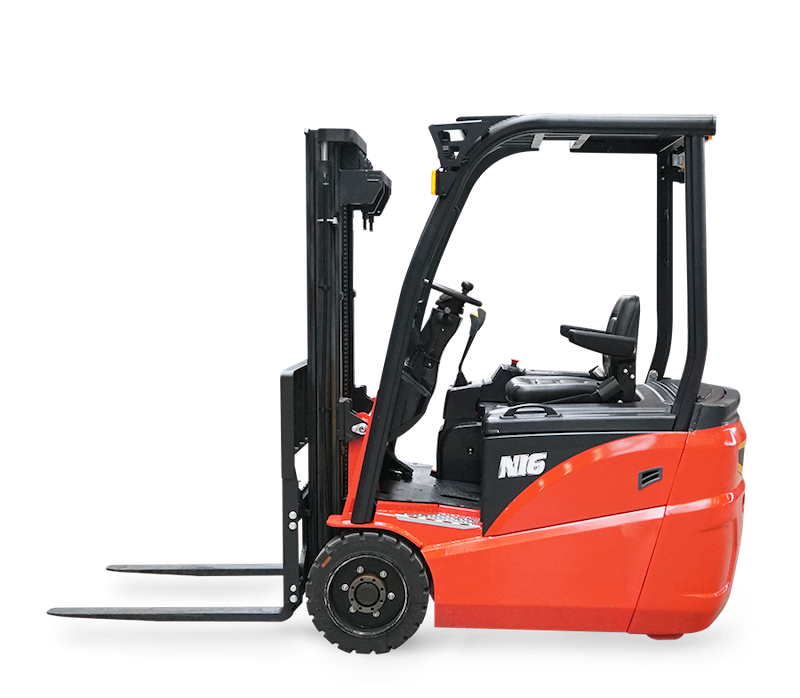

Elektriniai Noblelift krautuvai FE3R

Elektriniai Noblelift krautuvai FE3R
Elektriniai Noblelift krautuvai FE3R
Elektriniai Noblelift krautuvai FE3R
Elektriniai Noblelift krautuvai FE3R
  • Triratis krautuvas su galiniais varančiaisiais

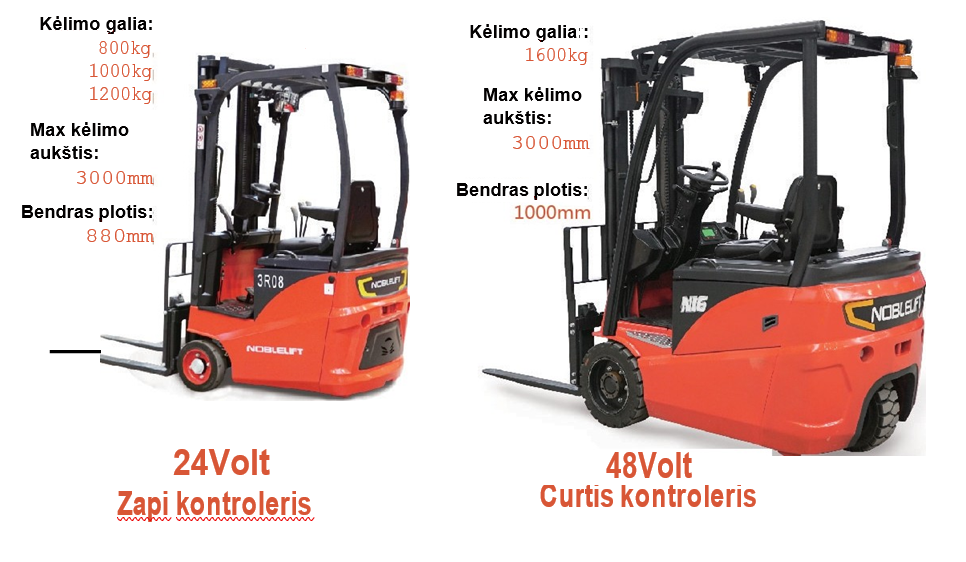

  • Kėlimo galia nuo 800 kg iki 1600 kg
  • 800 kg -1200 kg krautuvai yra  24V technologijos ir turi Zapi kontrolerius
  • 1600 kg krautuvai yra 48V technologijos ir turi Curtis kontroleris
  • Svarbu! 800 - 1200kg krautuvai turi kintamą ratų bazę - verčiant strėlę į priekį, bazė mažėja, verčiant atgal (t.y. paimant krovinį) - ratų bazė didėja ir tuo pačiu metu didėja stabilumas:
akumo skyriuspng.png
skyriai nuo 1iki 6.png
A. Priekiniai LED šviestuvai, galiniai kombinuoti šviestuvai, įspėjamieji šviestuvai- saugu dirbti konteineriuose ar tamsiu paros metu.
B. Vairas su rankena patogiam valdymui. Vairo aukščio reguliavimas pagal operatorių.
C. Sėdynės reguliavimas pagal operatorių.
D. Mažo diametro priekiniai ratai lengvam valdymui.
E-F. Išmanieji ZAPI ir CURTIS displėjai žymiai palengvina valdymą bei priežiūrą. Galinio rato padėties žymeklis su galimybe sumažinti greitį posūkio metu.
G. Atitinkamai pagal darbo pobūdį galima pasirinkti skirtingos talpos akumuliatorių bei priežiūrą palengvinančią automatinę vandens papildymo sistemą.


Techniniai duomenys ir charakteristikos

1.1 Gamintojas   NOBLELIFT
1.2 Modelis   FE3R08N FE3R10N FE3R12N FE3R16N
1.3 Važiavimo būdas:   Elektrinis Elektrinis Elektrinis Elektrinis
1.4 Valdymo būdas:   Operatorius sėdi
 krautuve
Operatorius sėdi
 krautuve
Operatorius sėdi
krautuve
Operatorius
 sėdi krautuve
1.5 Keliamoji galia   Q(kg) 800 1000 1200 1600
1.6 Svorio centras C(mm) 500 500 500 500
1.8 Krovos petis  x(mm) 265 265 265 340
1.9 Ratų bazė y(mm) 841/923 951/1033 991/1073 1240
Svoriai
2.1 Darbinis svoris su baterija kg 1800 1910 2080 3000
2.2 Ašies apkrova, su svoriu, priekinė / galinė  kg 2300/300 2600/310 2950/330 4000/600
2.3 Ašies apkrova, be svorio, priekinė / galinė kg 770/1020 850/1060 880/1220 1280/1720
Ratai, važiuoklė
3.1 Padangų tipas

elastinės arba poliuretaninės

elastinės gumos
3.2 Padangų matmenys, priekinės   13×4 1/2×8 13×4 1/2×8 13×4 1/2×8 18×7×12 1/8
3.3 Padangų matmenys, galinės   φ250×82 φ250×82 φ343×140 18×7-8
3.5 Ratų skaičius  priekis/galas(x=varantieji ratai)   2/1× 2/1× 2/1× 2/1×
3.6 Vėžės plotis, priekinė  b10(mm) 765 765 765 822
3.7 Vėžės plotis, galinė b11(mm) / / / /
Baziniai matmenys
4.1 Strėlės posvyrio kampas, pirmyn / atgal α/β(°) 3/5 3/5 3/5 3/6
4.2 Nuleistos strėlės aukštis h1(mm) 1965 1965 1965 1997
4.3 Laisvo kėlimo aukštis h2(mm) 95 95 95 105
4.4 Kėlimo aukštis  h3(mm) 3000 3000 3000 3000
4.5 Iškeltos trėlės aukštis   h4(mm) 3865 3865 3865 3980
4.7 Apsauginio rėmo aukštis h6(mm) 1975 1975 1975 2060
4.8 Sėdynės aukštis    h7(mm) 980 980 980 1050
4.12 Buksyravimo kaiščio aukštis  h10(mm)
4.19 Bendras ilgis    l1(mm) 2290 2400 2460 2785
4.20 Ilgis iki šakių nugarėlių l2(mm) 1370 1480 1545 1865
4.21 Bendras plotis b1(mm) 880 880 880 1000
4.22 Šakių matmenys s/e/l(mm) 35/100/920 35/100/920 35/100/920 35/100/920
4.24 Šakių vežimėlio plotis l3(mm) 825 825 825 980
4.31 Prošvaistė ties strėlės apačia m1(mm) 80 80 80 92
4.32 Prošvaistė ties ratų bazės m2(mm) 90 90 90 97
4.33 Darbinis koridorius su skersai paimta 1000x 1200 mm palete Ast(mm) 2760 2920 2950 3222
4.34 Darbinis koridorius su išilgai paimta 800x 1200 mm palete Ast(mm) 2878 3038 3068 3312
4.35 Posūkio spindulys Wa(mm) 1160 1320 1350 1520
Darbiniai parametrai
5.1 Važiavimo greitis pakrautas / nepakrautas km/h 8/9 7.5/9 7/9 10/11
5.2 Kėlimo greitis pakrautas / nepakrautas m/s 0.17/0.28 0.16/0.22 0.15/0.22 0.24/0.37
5.3 Leidimo greitis pakrautas / nepakrautas m/s 0.23/0.22 0.16/0.20 0.17/0.20 <600
5.5 Išvystoma stūmos jėga, pakrautas/nepakrautas S2  60 min N 1500/1700 1500/1700 1800/2300 2800/8000
5.7 Įveikiama įkalnė pakrautas / nepakrautas S2 5 min % 6/10 6/10 6/10 10/13
5.10 Darbinis stabdis   hydr. hydr. hydr. hydr.
Elektros varikliai
6.1 Važiavimo variklio galia S2 60 min kW 2.5 2.5 3 5
6.2 Kėlimo variklio galia, S3 15% kW 3 3 3 8.6
6.3 Baterijos standartas   DIN DIN DIN DIN
6.4 Baterijos Įtampa ir Talpa@C5 V/Ah 24/280
(360/400)
24/420
(480/540)
24/420
(480/540)
48/350 (48/400)
6.5 Baterijos svoris kg 280/364/428 392/440/488 392/440/488 590
  Baterijos matmenys I/p/h mm 806/263/628 806/372/628 806/372/628 770×485×661
Kitos detalės
8.1 Valdymo srovės tipas   Kintama (AC) Kintama (AC) Kintama (AC) Kintama (AC)
8.2 Priedų darbinis slėgis MPa 11.5 13.5 15.5 16
8.3 Tepalo srautas priedams l/min 16 16 16 30
8.4 Triukšmo lygis operatoriaus ausyje (pagal EN  12 053) dB(A) 70 70 70 70


FE3R08-12N Strėlių lentelė
Tipas Kėlimo aukštia
h3(mm)
Laisvas kėlimas
 h2(mm)
Nuleistos strėlės
 aukštis h1(mm)
Iškeltos strėlės
aukštis h4(mm)
Paverimas
 pirmyn / atgal
α/β(°)
Kėlimo galios lentelė (kg)  C=500mm
be šoninio postūmio, elastinės padnagos
FE3R08N        FE3R10N         FE3R12N
Dviguba 2500 95 1715 3365 3/5 800                 1000 1200
2700 95 1815 3565 3/5 800                 1000 1200
3000 95 1965 3865 3/5 800                 1000 1200
3300 95 2155 4165 3/5 750                 1000 1200
3500 95 2215 4365 3/5 720                  920 1050
3700 95 2315 4565 3/5 700                  850 950
4000 95 2515 4865 3/5 650                  800 900
Dviguba su laisva eiga 2500 875 1715 3365 3/5 800                 1000 1200
2700 975 1815 3565 3/5 800                 1000 1200
3000 1125 1965 3865 3/5 800                 1000 1200
3300 1275 2155 4165 3/5 750                 1000 1200
3500 1375 2215 4365 3/5 720                  920 1050
3700 1475 2315 4565 3/5 700                  800 950
4000 1625 2515 4865 3/5 650                  750 900
Triguba 4000 1061 1900 3565 3/5 /                       750 900
4350 1161 2000 3790 3/3 /                       650 800
4500 1211 2050 3890 3/3 /                       550 700
4800 1311 2150 4090 3/3 /                       450 550
5000 1411 2250 4240 3/3 /                       400 450
 Laisvo kėlimo aukštis (be krovinio apsauginio rėmo) +305mm


FE3R16N Strėlių lentelė
Tipas Kėlimo aukštia
 h3(mm)
Laisvas kėlimas
 h2(mm)
Nuleistos strėlės
 aukštis h1(mm)
Iškeltos strėlės
 aukštis h4(mm)
Paverimas
pirmyn / atgal
α/β(°)
Kėlimo galios lentelė (kg)
 C=500mm, be šoninio
 postūmio,
elastinės padnagos
Dviguba 2500 105 1747 3480 3/6 1600
2700 105 1847 3680 3/6 1600
3000 105 1997 3980 3/6 1600
3300 105 2147 4280 3/6 1600
3500 105 2247 4480 3/6 1600
3700 105 2347 4680 3/6 1500
4000 105 2547 4980 3/3 1450
4300 105 2697 5280 3/3 1350
4500 105 2797 5480 3/3 1250
5000 105 3072 5980 3/3 1150
Dviguba su laisva eiga 2500 792 1747 3494 3/6 1600
2700 892 1847 3694 3/6 1600
3000 1042 1997 3994 3/6 1600
3300 1192 2147 4294 3/6 1600
3500 1292 2247 4494 3/6 1600
3700 1392 2347 4694 3/6 1500
4000 1592 2547 4994 3/3 1450
4300 1742 2697 5294 3/3 1400
4500 1842 2797 5494 3/3 1300
Triguba 4000 1386 1934 4974 3/3 1500
4350 1510 2059 5322 3/3 1400
4500 1560 2109 5472 3/3 1300
4800 1660 2209 5772 3/3 1200
5000 1760 2309 5972 3/3 1150
5500 1910 2459 6472 3/3 1050
6000 2110 2659 6979 3/3 950
Laisvo kėlimo aukštis (be krovinio apsauginio rėmo) +434mm
